Publié : 26 mai 2012

[STI2D] Projet de terminal - "Accordeur de guitare" à base de PSOC

Un exemple de projet pouvant être mené en classe de terminale STI2D spécialité SIN

Cet article présente un projet pouvant être mené en classe de terminale STI2D spécialité SIN.

Ce travail peut faire l’objet de l’épreuve évaluée à l’examen du baccalauréat pour laquelle une durée de 70 heures est consacrée avec un coefficient 12.

Contexte du projet

Problématique proposée Comment régler facilement la justesse de la note produite par un instrument de musique ?
Effectifs Classe de 32 élèves répartis en 2 groupes de 16
Objectif Réaliser un accordeur de guitare en analysant différentes solutions-permettant de répondre au problème posé. Un exemple de projet à l’aide du microcontrôleur PSOC, utilisant des-fonctions numériques et analogiques, sera développé.
Centres-d’intérêts
  • CI1 : Configuration et performances du traitement de l’information.
  • CI4 : Gestion de l’information / Structures matérielles et logiciels associés-au traitement de l’information.
  • CI6 : Traitement analogique de l’information
Pré-requis
  • Enseignement transversal :
    • Signaux périodiques,
    • Traitement analogique de l’information
    • Traitement numérique de l’information.
    • Simulation « Matlab / simulink ».
    • Analyse fonctionnelle SysML.
  • Enseignement de spécialité :
    • Démarche de projet,
    • Mise en œuvre d’un système de prototypage à base de microcontrôleur.
    • Langage C.

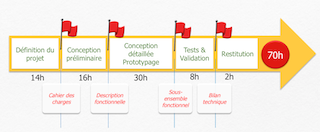

Planning prévisionnel

PhaseHoraireDescription
Appropriation du projet 14h
  • Dans cette phase les élèves découvrent l’idée d’un projet et se l’approprie en étudiant les solutions existantes.
  • Des activités de découverte sont proposées.
  • Un synthèse est faites sous forme de carte mentale.
Cahier des charges fonctionnel 2h Écriture du cahier des charges du projet choisi par le professeur en consultant l’équipe d’élèves
Conception préliminaire 14h
  • Élaboration des solutions fonctionnelles permettant de répondre au cahier des charges,
  • Diagrammes SysML,
  • Activités connexes sur le PSOC.
Conception détaillée et prototypage 30h
  • Répartition du projet en quatre tâches distinctes.
  • Des solutions utilisant le PSOC sont développées pour répondre au cahier des charges fonctionnel.
Test et validation 10h
  • Procédure de test
  • Mesures,
  • Remédiation,
  • Bilan.
Restitution 2h
  • Dossier de 10 pages
  • Présentation orale :
    • Diaporama,
    • présentation du dossier (10mn),
    • interrogation de l’examinateur (10mn)

Documents joints
