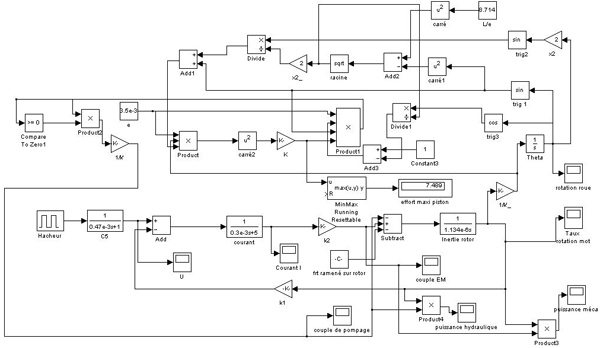

Modèlisation sous MATHWORKS Simulink de la partie actionneur-mécanisme de l’hydropulseur BRAUN MD31.
Ce modèle dynamique représente le comportement du système lors d’un démarrage avec une consigne de vitesse maximale (position 8)
. Les autres documents donnent des résultats d’études de modélisation analytique et informatique (COSMOSMotion) qui ont servi à écrire les équations débouchant sur le modèle Simulink.
Modèle COSMOSMotion 2006 :
La maquette est téléchargeable depuis cet article
Ou directement ici
Modèle Simulink R2007b, Zip, 8.8 ko
- Téléchargé fois
Fichier .mdl
Feuille de calcul, Excel, 365.5 ko
- Téléchargé fois
Modèle EXCEL
TP SSI, Word, 1.3 Mo
- Téléchargé fois
Dossier technique de l’hydropulseur, PDF, 1.1 Mo
- Téléchargé fois
Ressource pour des TP.
